Untitled Document

반사

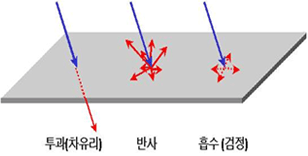

빛의 속성에는 투과(Transmission), 반사(Reflection), 흡수(Absorption)의 세 가지 성질이 있습니다. 이 중 반사란 빛이 어느 물체에 비추어졌을 때 물체의 내부에는 아무런 영향도 주지 않고 그 표면으로부터 빛이 되돌아 나오는 수동적인 과정을 의미하며 일반적으로 난반사, 거울반사, 재귀반사로 구분됩니다.

반사지의 원리

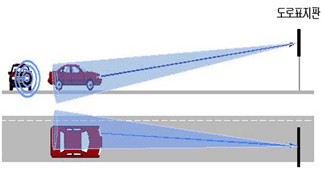

반사지는 세 가지 반사형태 중 재귀반사를 이용한 것입니다. 재귀반사는 특정 광학체에 의해 광원에서 나온 빛이 광원쪽으로 되돌아가도록 하는 것으로 이런 원리에 의해 운전자에게 야간 시인성을 제공하게 되는 것입니다.

반사지에서 이용하는 재귀반사의 성질

- 입사각(Entrance Angle), 관찰각(Observation Angel)
  과같은 각도성(Angularity) 보유
- 원추형의 재귀반사광 - 재귀반사율(Retroreflectance)로
  표현됩니다.

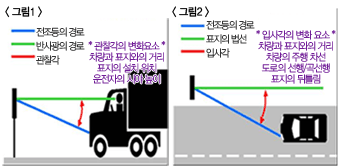

관찰각과 입사각

관찰각은 광원(자동차 라이트)으로부터 도로표지판에 반사된 빛이 운전자의 눈에 들어오는 각도<그림 1>를 말하며 입사각은 광원과 표지판의 법선 사이의 각도<그림 2>로 차량이 1차선에 있을 경우와 4차선에 있을 경우 또는 표지판에 가까이 있을 경우와 멀리 있을 경우를 구분 지어 주는 각입니다.

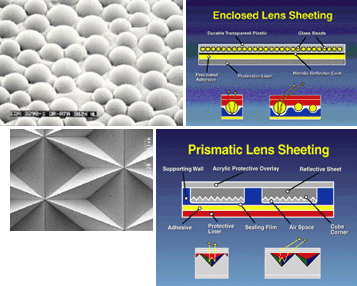

반사지의 종류

일반 반사지

봉입렌즈형(Enclosed Lens)구조로 옥외광고, 건물번호판 및 교통안전시설물 등에 광범위하게 적용됩니다.

프리즘형 일반반사, 고휘도, 초고휘도 반사지

3M의 50년 반사지 기술이 집약된 특수 입방체 (Prismatic Cube Coner)구조의 첨단 반사제품으로 긴수 명과 높은 반사성능이 요구되는 도로안내표지, 교통안전표지, 선형유도표지 등에 사용됩니다.

광각 초고휘도 반사지

특수입방체 구조를 이용해 광각성에 초점을 맞춘 제품으로 특히 관찰각이 큰 상황에서 반사성능이 뛰어나 복잡한 도심환경 속의 도로표지판, 도로명판 및 교통안전시설에 적합한 제품입니다.

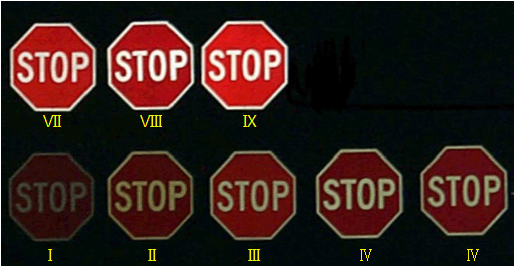

반사등급별 반사성능 촬영사진

반사지선택방법

용도에 맞는 적절한 등급의 반사지를 선택하는 것이 중요합니다. 국내 현행기준(국토해양부,
행정안전부, 경찰청,지식경제부,교통안전공단)은 아래와 같습니다.

반사성능과 색도좌표

- 반사성능은 재귀반사율 (Retro-reflectance: ㏅/㏓/㎡)로 일정 면적의 반사소재에 광원으로부터 일정 양의 조도를 줄 경우 반사되는 빛의 세기를 측정하는 것입니다.
- 색도좌표는 반사지의 색을 측정하는 단위로써 x, y,Y값으로 정의되며, Y는 명도값을 x는 빨강색에 대한 색상과 채도값, y는 파랑색에 대한 색상과 채도값을 나타냅니다. 각 반사지색에 따른 색도좌표의 사각형 안에 소문자 x,y가 포함되면 색도를 만족시키는 것으로 판단할 수 있습니다.

반사성능

반사지의 색도범위

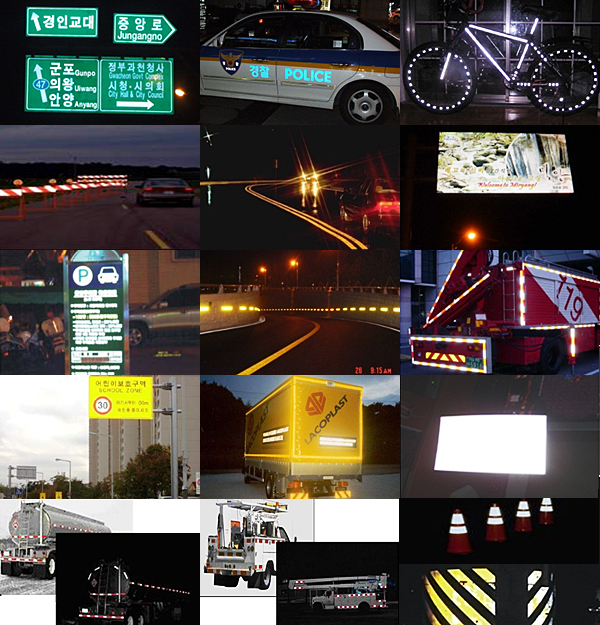

반사지를 사용하는 안전시설물 및 촬영사진

반사지 종류별 구분

프리즘형 초고휘도 반사
프리즘형 고휘도 반사
구형 벌집무늬 유리구슬형 고휘도 반사
프리즘형 일반 반사
유리구슬형 일반반사
